消失模铸造工艺生产中，涂料涂层厚度是多少

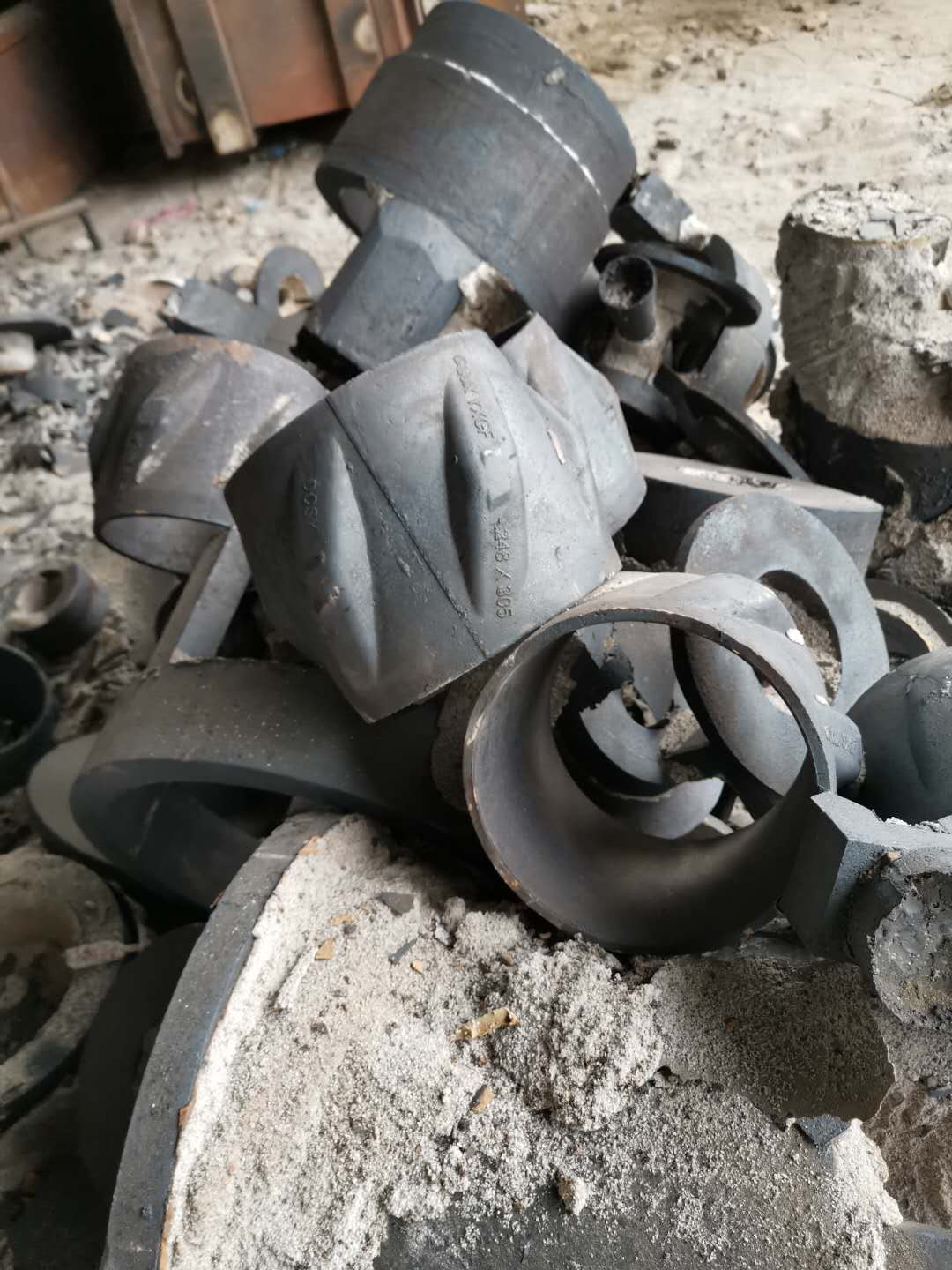

　　在消失模铸造工艺的生产中，涂料涂层应该涂多厚能达应该有的效果呢？近段时间有朋友说消失模铸造工艺中，涂层厚度达不到怎么处理呢？今天铸造用涂料的生产厂家就和大家一起探讨一下！

　　涂层厚度不够的产生原因：

　　1、涂料渗透到型砂中，造成涂层厚度不够。

　　2、涂料在没有形成涂层厚度就直接流淌。

　　3、砂型表面粘有脱模剂，降低了涂料的渗透性，直接影响涂层厚度的大小。

　　措施：

　　1、增加涂料粘度，从而增加涂挂性，避免涂料在涂挂时过度流淌。

　　2、增加砂型紧实度，能够避免涂料过度渗透，砂型紧实度在45—55之间比较合适。

　　3、模样表面脱模剂充分干燥后方可进行生产，砂型局部沾有脱模剂的部位用细砂纸磨掉再进行流涂。

　　4、铸铁件砂型湿态涂层厚度要求如下（可供参考）：

　　薄壁铸件0.15mm—0.30mm，中型铸件0.30mm—0.75mm，厚壁铸件0.75mm—1.00mm，特厚铸件1.00mm—2.00mm。

　　总的来说，从调配涂料时就应该把涂料按照规定的配比稀释，细节决定结果，只有把材料配好才能把铸件做成理想的效果，从而降低铸件粉废品率，减少生产成本。
